冷却水塔工作原理和检修方法

　　冷却水塔是集空气动力学、热力学、流体学、化学、生物化学、材料科学、静态/动态结构力学和加工技术等多种学科为一体的综合性产品。 它是一种利用水和空气的接触来冷却水的装置。 冷却塔用于各种应用和类型。 其中，中央空调系统中主要有逆流式冷却水塔和横流式冷却水塔两种。 两种水塔的区别主要在于水流和气流的方向。

　　逆流式冷却水塔中的水自上而下进入注水，空气自下而上被吸入，两者流动方向相反。 实际外观如图所示。 具有布水系统不易堵塞、注水保持清洁、不易老化、水分回流小、防冻措施设置方便、安装简单、 噪音很小。

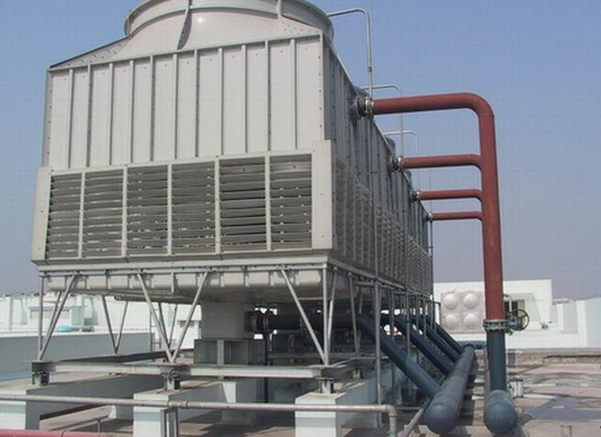

　　横流式冷却水塔内的水自上而下进入注水，空气从塔外水平向塔内流动，两个流动方向垂直且正交。 这类水塔一般散热需要填料较多，喷水填料易老化，布水孔易堵塞，防结冰性能差，水分回流大; 但节能效果好，水压低，风阻小，无滴水声。 可安装在噪声要求严格的住宅区，注水配水系统维护方便。

　　根据分类方法的不同，冷却水塔的种类很多。 例如，按通风方式可分为自然通风冷却水塔、机械通风冷却水塔、混合通风冷却水塔; 根据在水域接触空气的方式，可分为湿式冷却塔。 冷却水塔、干式冷却水塔和干湿式冷却水塔; 按应用领域可分为工业冷却水塔和中央空调冷却水塔; 按噪音等级可分为普通冷却水塔、低噪音冷却水塔、超低噪音冷却水塔冷却水塔、超静音声学冷却水塔; 按形状可分为圆形冷却水塔和方形冷却水塔; 又可分为喷射式冷却水塔、无风扇冷却水塔等。

一、冷却水塔的结构

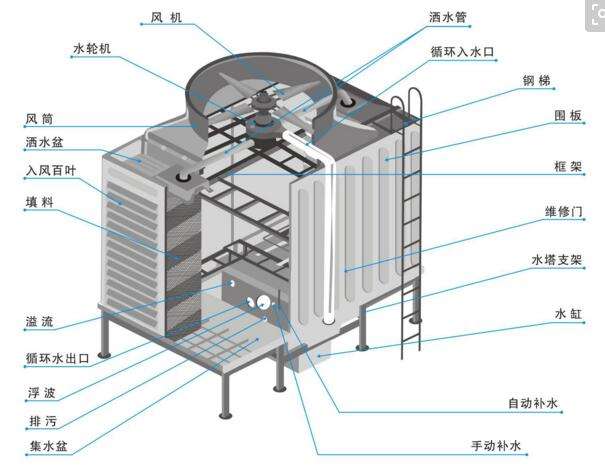

　　冷却水塔内部结构基本相同。 下面以逆流式冷却水塔为例进行详细介绍。 下图为典型逆流式冷却水塔的内部结构。 可以看出，它主要由风机电机、减速机、风机、布水器、布水管、喷水填料、进水管、出水管、进风窗等组成。 、冷却塔底盘、集水器、上壳、中壳、塔脚等。

　　冷却水塔中的风扇电机主要用于驱动风扇运转，使风进入冷却水塔。 布水器与布水管构成冷却水塔内的洒水系统，可将水均匀地洒入洒水填料中。 喷水填料可使水在其内部形成亲水膜，便于与风进行热交换和冷却水。

　　逆流式冷却水塔内部结构与横流式冷却水塔基本相同。 不同的是进风窗的位置不同，使空气与水的接触面不同。

二、冷却水塔工作原理

　　在中央空调中，冷却水塔主要用于冷却水，冷却后的水通过连接管路送入冷凝器，对冷凝器进行冷却。 水与冷凝器进行热交换后，水温升高，从冷凝器出口流出。 冷却水泵循环后再次送入冷却水塔进行冷却，冷却水塔将冷却后的水送入冷凝器。 再次进行热交换，形成完整的冷却水循环系统。

　　下图显示了冷却塔内冷却水的工作原理。 干燥空气经风机抽吸后，通过进风窗进入冷却水塔，蒸汽压力高的高温分子流向压力低的空气。 进入水管，并喷入注水处。 当空气接触时，空气与水直接进行传热形成水蒸气，水蒸气与新进入的空气之间存在压力差，在压力作用下蒸发，从而实现蒸发和 散热，可以带走水中的热量。 ，从而达到降温的目的。

　　进入冷却水塔的空气是干燥的低湿度空气，水和空气之间的水分子浓度和动能压力存在显着差异。 冷却水塔内的风机运转时，在塔内静压的作用下，水分子不断蒸发到空气中形成水蒸气分子，剩余水分子的平均动能会减少，从而 降低循环水的温度。 从这个分析可以看出，蒸发冷却与空气温度是否低于或高于循环水的温度无关。 只要有空气不断进入冷却水塔，循环水蒸发，就可以降低水温。 然而，循环水到空气中的蒸发并不是无穷无尽的。 只有当与水接触的空气不饱和时，水分子才会继续蒸发到空气中，但是当空气中的水分子饱和时，水分子不会再次进行蒸发，而是在一个 动态平衡状态。 当蒸发的水分子数等于从空气中返回水中的水分子数时，水温保持不变。 因此发现，与水接触的空气越干燥，蒸发越容易进行，水温越容易降低。

三、冷却水塔的保养方法

　　通过对冷却水塔内部结构和工作原理的了解，冷却水塔由风扇电机控制，风扇吹动空气使冷却水塔内喷水填料中的水与冷却水塔内的水进行热交换。 空气。 冷却水塔常见故障主要是循环水不能冷却，循环水冷却不达标。 此类故障多为冷却塔风扇电机故障、风扇失速、布水管内部堵塞无法均匀布水、喷水填料老化、冷却塔脏污等原因。

　　冷却水塔发生故障时，首先应检查冷却水塔外部是否损坏，风扇电机是否故障，风扇减速器是否故障，风扇是否堵塞或损坏，内部是否充水 是否损坏，分水器和配水管是否损坏。 以及内部是否脏污等，维修处理不同的故障。

　　冷却水塔的维护流程如下所示：

　　1)首先检查冷却水塔外部是否有裂纹，应粘上胶水。

　　2)检查冷却风扇叶片是否正常，损坏时更换。

　　3)检查冷却风扇电机是否正常，如不正常应检修。

　　4)检查冷却水塔内的喷水填料是否损坏，如有损坏应更换。

　　5)检查冷却水塔内是否有过多污垢，应定期清理污垢。
